PLACA MADRE
Radiador
y ventilador
- El chipset. Son dos circuitos integrados que controlan la mayoría de los
recursos de la placa (tráfico de datos, tarjetas de expansión, memoria
etc.), además de definir los microprocesadores que se pueden poner en la
placa base.
- El tipo de socket para procesador utilizado. Hace referencia al zócalo o conector
donde se inserta el microprocesador. Los conectores han evolucionado hasta
los modelos actuales donde el microprocesador se introduce y se asegura su
conexión mediante una palanca. Acoplado al microprocesador se ajusta un
radiador con un ventilador para disipar el calor generado durante su
funcionamiento, del estilo al que se muestra en la figura de la derecha.
- los conectores de entrada y salida. También conocidos como puertos, donde se
conectan los dispositivos de almacenamiento y ópticos, así como los
periféricos.
Conectores

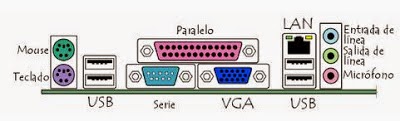

para los periféricos dispuestos en la placa base
Componentes
de la placa base
Los componentes que no pueden faltar en una placa base son: uno o varios
conectores de alimentación, el zócalo de la CPU o socket, las ranuras de la
memoria RAM, el chipset que se divide en dos secciones, el puente norte (NORTHBRIDGE) y el puente sur (SOUTHBRIDGE). El primero gestiona la
interconexión entre el procesador, la memoria RAM y la GPU; y el segundo entre
los periféricos y los dispositivos de almacenamiento, como los discos duros o
las unidades de estado sólido. La CMOS: una pequeña memoria que preserva cierta
información importante, la pila de la CMOS, la BIOS, el bus, el bus de expansión,
el bus de memoria, los conectores de entrada/salida y las ranuras de expansión.
Admite los siguientes componentes: Conectores de alimentación
de energía eléctrica, Zócalo/s de CPU monoprocesador
o multiprocesador, ranuras de RAM, Chiset.
Conectores de alimentación: Por uno o varios de estos conectores de
alimentación, una alimentación eléctrica proporciona a la placa base los
diferentes voltajes e intensidades necesarios para su funcionamiento.
Zócalo de
CPU: El zócalo de CPU es
un receptáculo que encastra el microprocesador y
lo conecta con el resto de componentes a través del bus frontal de
la placa base.
Si la placa madre dispone de un único zócalo para
microprocesador, se denomina monoprocesador. En cambio, si dispone de dos o más
zócalos, se denomina placa multiprocesador.
Ranuras
de RAM: Las ranuras de memoria de acceso aleatorio, en número de 2 a 6 en las placas base comunes.
Chipset: El chipset es una serie de circuitos electrónicos, que
gestionan las transferencias de datos entre los diferentes componentes de la
computadora (procesador, memoria, tarjeta gráfica, unidada de almacenamiento secundario.
El chipset,
se divide en dos secciones, el puente norte (NORTHBRIDGE) y el puente sur (SOUTHBRIDGE). El primero gestiona la
interconexión entre el microprocesador, la memoria RAM y la unidad de procesamiento gráfico; y el segundo entre los periféricos y los
dispositivos de almacenamiento, como los discos duros o
las unidades de sisco óptico. Las nuevas líneas de procesadores de escritorio
tienden a integrar el propio controlador de memoria en el interior del
procesador además de que estas tardan en degradarse aproximadamente de 100 a
200 años.
Otros
componentes importantes
· El reloj:
regula la velocidad de ejecución de las instrucciones del microprocesador y
de los periféricos internos.
· La CMOS: una pequeña memoria que preserva cierta
información importante (como la configuración del equipo, fecha y hora),
mientras el equipo no está alimentado por electricidad.
· La pila de la CMOS: proporciona la electricidad
necesaria para operar el circuito constantemente y que éste último no se apague
perdiendo la serie de configuraciones guardadas.
· El BIOS:
un programa registrado en una memoria no vólatil antiguamente en memorias ROM, pero desde hace
tiempo se emplean memorias flash. Este
programa es específico de la placa base y se encarga de la interfaz de bajo
nivel entre el microprocesador y
algunos periféricos. Recupera, y después ejecuta, las instrucciones del
MBR o registradas en un disco duro o
un dispositivo de estado sólido, cuando arranca el sistema operativo.
· Actualmente,
las computadoras modernas sustituyen el MBR por la GPT y el BIOS por Extensible Firmware Interface.
· El bus frontal o FSB también llamado bus interno:
conecta el microprocesador al chipset.
· El bus de
memoria conecta el chipset a
la memoria temporal.
· El bus de
expansión (también llamado bus E/S): une el microprocesador a los conectores de
entrada/salida y a las ranuras de expansión.
· Los
conectores de entrada/salida que cumplen normalmente con la norma PC 99; estos conectores incluyen:
Los puertos serie, para conectar dispositivos antiguos, los puertos paralelos, para la
conexión de impresoras antiguas, los puertos PS/2 para
conectar teclado y ratón; estas interfaces tienden a ser sustituidas por USB, Los puertos USB para conectar diferentes periféricos, como mouse,
teclado, memoriam USB, teléfonos inteligentes, impresoras, Los conectores RJ-45, para conectarse a una red informatica.
Los conectores VGA, DVI, HMDI o DISPLAY Port para la conexión del monitor de computadora o proyector de vídeo.
Los conectores IDE o Serial ATA, para conectar dispositivos de almacenamiento,
tales como discos duros (HDD), dispositivos de estado sólido (SDD)
y unidades de disco óptico.
Los conectores JACKS de audio, para conectar dispositivos de
audio, por ejemplo: altavoces y
auriculares (código de color: verde), y micrófonos (código
de color: rosado).
Las ranuras de expansión: se trata de receptáculos que pueden acoger tarjetas de expansión estas tarjetas se utilizan para agregar
características o aumentar el rendimiento de la computadora; por ejemplo,
una tarjeta gráfica se puede añadir para mejorar el rendimiento
3D. Estos puertos pueden ser puertos ISA interfaz antigua, PCI, AGP y los más recientes, PCI- Express.
Con la evolución de las computadoras, más y más
características se han integrado en la placa base, tales como circuitos
electrónicos para la gestión del vídeo IGP de sonido o de redes ((10/100 Mbit/s)/(1 Gbit/s), evitando así la adición de
tarjetas de expansión.
En la placa también existen distintos conjuntos de
pines, llamados jumper o puentes, que sirven para configurar otros
dispositivos:
· JMDM1:
Sirve para conectar un módem por el cual se puede encender el sistema cuando
este recibe una señal.
· JIR2:
Este conector permite conectar módulos de infrarrojos Ida, teniendo que
configurar la BIOS.
· JBAT1: Se
utiliza para poder borrar todas las configuraciones que como usuario podemos
modificar y restablecer las configuraciones que vienen de fábrica.
· JP20:
Permite conectar audio en el panel frontal.
· JFP1 Y
JFP2: Se utiliza para la conexión de los interruptores del panel frontal y las
redes.
· JUSB1 Y
JUSB3: Es para conectar puertos USB del panel frontal.
Tecnologías
de la placa base
Existen varios tipos de placas bases. Las podemos clasificar según su
procesador: Para AMD desde sus clásicas Slot A DURON, ATHL, hasta las más
modernas actualmente como la AOCKET AM4 PHENOM III X3/X4/X5. Lo mismo pasa con
INTEL, que con el paso de los años han ido mejorando notablemente las características
de sus productos. Esto lo podemos observar claramente entre la Slot I, Pentium
II y la LGA1156 Intel CORE I7.
Las empresas que han intervenido en el desarrollo de las placas bases han sido muchas, algunas de las más importantes y famosas son: ASUS, ASROCK, Gigabyte, Intel. Algunos diseñan y fabrican uno o más componentes de la placa base, mientras que otros ensamblan los componentes que terceros han diseñado y fabricado.
Las tarjetas madre necesitan tener dimensiones
compatibles con las cajas que las contienen, de manera que desde los primeros
computadores personales se han establecido características mecánicas,
llamadas factor de forma. Definen la distribución de diversos componentes y
las dimensiones físicas, como por ejemplo el largo y ancho de la tarjeta, la
posición de agujeros de sujeción y las características de los conectores.
Con los años, varias normas se fueron imponiendo.
XT
1983: XT
tecnología extendida es el formato de la placa base de la computadora IBM PC XT modelo 5160, lanzado en 1983. En este factor de
forma se definió un tamaño exactamente igual al de una hoja de papel tamaño
carta y un único conector externo para el teclado.
AT
1984: AT tecnología avanzada es uno de los formatos
más grandes de toda la historia de la PC (305 × 279–330 mm), definió un conector de
potencia formado por dos partes. Fue usado de manera extensa de 1985 a 1995.
·
AT: 305 ×
305 MM (IBM)
· BABY - AT : 216 ×
330 MM
ATX
1995: ATX tecnología
avanzada extendida fue creado por un grupo liderado por Intel, en 1995 introdujo las
conexiones exteriores en la forma de un panel E/S y definió un conector de 20
pines para la energía. Se usa en la actualidad en la forma de algunas
variantes, que incluyen conectores de energía extra o reducciones en el tamaño.
·
ATX: 305
× 244 MM (INTEL)
· MICRO ATX: 244 × 244 MM
·
FLEXATX:
229 × 191 MM
·
MINIATX:
284 × 208 MM
ITX
2001: IXT con rasgos procedentes de las
especificaciones micro ATX y Flex ATX de Intel, el diseño de VIA se centra en
la integración en placa base del mayor número posible de componentes, además de
la inclusión del hardware gráfico en el propio chipset del equipo, siendo innecesaria
la instalación de una tarjeta gráfica en la ranura AGP.
· ITX: 215 × 195 mm (VIA)
· Mini - ITX: 170 ×
170 mm
· Nano- ITX: 120 × 120
mm
· Pico-ITX: 100 ×
72 mm
BTX
2005: BXT fue
retirada en muy poco tiempo por la falta de aceptación, resultó prácticamente incompatible
con ATX, salvo en la fuente de alimentación. Fue creada para intentar solventar
los problemas de ruido y refrigeración, como evolución de la ATX.
·
BTX: 325
× 267 mm (Intel)
·
Micro
BTX: 264 × 267 mm
·
Pico BTX:
203 × 267 mm
·
Regular
BTX: 325 × 267 mm
DTX
2007: DTX eran destinadas a las PC de pequeño formato.
Hacen uso de un conector de energía de 24 pines y de un conector adicional de
2x2.
·
DTX: 248
× 203 mm (AMD)
·
Mini DTX:
170 × 203 mm
·
Full DTX:
243 × 203 mm
FORMATOS
PROPIETARIOS
Durante la existencia de la PC, muchas marcas han
intentado mantener un esquema cerrado de hardware, denominado formaro propietario, fabricando tarjetas madre incompatibles
físicamente con los factores de forma con dimensiones, distribución de
elementos o conectores que son atípicos. Entre las marcas más persistentes
está Dell, que rara vez fábrica equipos
diseñados con factores de forma de la industria.
FABRICANTES
DE PLACA BASE
Varios fabricantes se reparten el mercado de placas
base, tales como: ABIT, ALBATRON, AOPEN, ASUS, ASROCK, BIOSTAR,CHAINTECH, DELL, DFI, ECS ELITEGROUP, EPOX, FOXCONN, GIGABYTES TECHNOLOGY, INTEL, MSI, PC CHIPS, QDI, SAPPHIRE TECHNOLOGY, SOLTEK, SUPER MICRO, TYAN, VIA, XFX, ZATAC.
Selección
de dispositivos según su tecnología
Dependiendo del uso que le demos a la PC las
exigencias en cuanto a las características de los diferentes componentes
variarán, en especial de la placa madre. La
potencia del CPU es importante, así como la posibilidad de poder instalar 2
tarjetas gráficas acopladas, para obtener un mejor rendimiento en los
videojuegos en 3D.
ELECCIÓN DE PROCESADOR:
Lo primero que debemos elegir es el procesador
Desde la salida al mercado de los procesadores Core 2 Dúo en el tercer trimestre del 2006, los procesadores Intel dominan el mercado en términos de rendimiento.
Desde la salida al mercado de los procesadores Core 2 Dúo en el tercer trimestre del 2006, los procesadores Intel dominan el mercado en términos de rendimiento.
Pc
para ofimática: La placa madre estará equipada de una tarjeta gráfica
integrada que sea suficiente para la visualización en 2D, y que permita jugar
videojuegos poco exigentes en recursos, como la mayoría de videojuegos en
línea.
PC PARA HOME CINEMA: La
potencia de la tarjeta gráfica, éste integrada o no, no tiene importancia, lo
que importará será su capacidad a reproducir videos de alta definición, así
como su conectividad con la pantalla y TV.
PLACA MADRE EN PC PARA OFIMATICA
Gigabyte GA-MA78GM-S2H:
Es una placa madre que está equipada con el último chipset de AMD, el 780G. Este posee un circuito grafico integrado DIRECTX 10 que le da una compatibilidad total con Windows Vista.
La placa en formato MICROATX ofrece una conectividad total desde el punto de vista de la salida a la pantalla, puesto que posee un puerto VGA, un conector DVI y una entrada HDMI.
PLACA MADRE EN PC PARA HOME CINÉMA
ASUS M3N-H/HDMI:
Es un modelo en formato ATX, equipada con el chipset NVIDIA GEFORCE 8300, recién salido al mercado.
Entre las particularidades de esta placa está el soporte total para HDMI que permite conectar un televisor Full-HD 1080p a la placa madre.
Además, la M3N-H/HDMI es compatible con la nueva tecnología HYBRID-SLI de NVIDIA:
con una tarjeta gráfica compatible, como la 9800 GTX, lo que permite desactivar el GPU cuando la 3D no es utilizada, y pasar automáticamente al circuito grafico integrado de la placa para ahorrar energía.
PLACA MADRE PARA PC
DE ALTO RENDIMIENTO DE GAMA MEDIA:
ASUS P5Q PRO (CROSSFIRE)
Equipada con el chipset P45 de Intel, esta placa se distingue por tener un sistema de enfriamiento mejorado, ésta dotada de dos conectores PCI-Express 16x v2.0, pero funcionando en CROSSFIRE 8x.
Soporta la memoria DDR2 hasta 1200Mhz.
En cuanto a la compatibilidad de procesador, soporta FSB1600.
Posee 8 puertos Sata II, y un puerto PATA IDE, pero ningún puerto e-Sata.
MSI P7N SLI PLATINUM (SLI)
Equipada con el chipset NVIDIA NFORCE 750i SLI, esta placa soporta los procesadores Intel CORE 2 DUO hasta 1333 MHz de FSB, incluyendo los modelos grabados en 45nm.
Por el lado de la memoria, la placa soporta la DDR2 hasta 800Mhz.
Utiliza el sistema de enfriamiento CIRCUPIPE, un sistema silencioso de cobre, lo que le permite soportar el bus PCI-Express v2.0 con la presencia de 3 conectores PCI-Express 16x, pero los conectores 2 y 3 solo funcionan en x8 en modo SLI.
Posee 4 puertos Sata II, 2 puertos e-Sata y 2 puertos PATA (IDE), así como un puerto de red Gigabit entrada FIREWIRE opcional
SELECCIÓN AMD
AM2+
GA-MA790X-DS4 (CROSSFIRE)
Basada en el chipset AMD 790X, ésta posee 2 ranuras PCI-Express 16x v2.0, pero en modo CROSSEFIRE, 1 puerto x16 y el otro x8.
Soporta la memoria DDR2 de 667Mhz a 1066Mhz.
La placa posee 4 conectores Serial-ATA 3 Gb/s, y un conector PATA. Posee un circuito de audio SURROUND de 7.1 canales.
También dispone de 3 entradas FIREWIRE y 2 entradas de red Ethernet de tipo Gigabit.
MSI K9N2 SLI PLATINUM (SLI)
Basada en el chipset NVIDIA NFORCE 750a SLI, soporta los X2 y los PHENOM, y soporta la memoria DDR2 hasta 1066Mhz.
Utilizando un sistema de enfriamiento a penas menos sofisticado que su similar de Intel, esta placa soporta el bus PCI-Express v2.0 con 2 conectores PCI-Express 16x, pero en modo SLI, uno de x16 (azul marino) y el otro x8 (celeste).
Posee 6 puertos Sata II, 2 puertos e-Sata y 4 puertos PATA (IDE), así como un puerto de red Gigabit (entrada FIREWIRE opcional)
PLACA
MADRE PARA PC DE ALTO RENDIMIENTO DE GAMA ALTA
ASUS P5E (CROSSFIRE)
Basada en el chipset X38 de Intel, esta placa se distingue por tener un sistema de enfriamiento completo, está dotada de dos conectores PCI-Express 16x v2.0, totalmente compatible CROSSFIRE.
Soporta la memoria DDR2 hasta 1200Mhz, y soporta FSB hasta 1600Mhz.
Posee 6 puertos Sata II, y un puerto PATA (IDE), una entrada FIREWIRE, un puerto de red Gigabit, pero ningún puerto e-Sata.
Selección para AMD AM2+
GA MA790FX-DQ6 (CROSSFIRE)
Esta placa está equipada con el chipset AMD 790FX, compatible con PHENOM, la placa posee un sistema de enfriamiento eficaz de cobre, y posee 4 slots PCI-Express 16x v2.0, pero en modo CROSSFIRE, 2 puertos x16, y 2 puertos x8.
Soporta la memoria DDR2 de 667Mhz a 1066Mhz.
La placa posee 6 conectores Serial-ATA 3 Gb/s, y también 2 conectores e-SATA.
Dispone de 3 entradas FIREWIRE y 2 controladores de red de tipo Gigabit.
Posee un circuito de audio SURROUND 7.1 canales. Soporta los modos RAID 0, RAID 1, RAID 0+1.
PLACA MADRE PARA PC
DE ALTO RENDIMIENTO DE LUJO
MSI X48C PLATINIUM (CROSSFIRE)
Basada en el chipset X48 de Intel, esta placa posee un sistema de enfriamiento eficaz. Está dotada de dos conectores PCI-Express 16x v2.0, soporta CROSSFIRE.
Soporta la memoria DDR2 hasta 800Mhz en dos slots, y también la DDR3 hasta 1600Mhz en 4 slots: por lo tanto está equipada para el día en que la DDR3 sea el estándar.
Soporta FSB hasta 1600Mhz, por lo tanto todos los CPU Intel pueden ser montados en esta placa.
Dispone de 4 puertos Sata II (RAID 0, 1 y 5), 2 puertos PATA (IDE), 2 puertos e-Sata, 2 entradas FIREWIRE (una interna), un puerto de red Gigabit.
Cómo
funciona la placa madre
Al ser la pieza encargada de integrarlo todo el funcionamiento
es el proceso más complejo dentro de los ordenadores modernos, el objetivo
fundamental de la placa base es integrar el funcionamiento de todos los
componentes. Este proceso se divide en dos grupos, conocidos como puente, El puente norte, se encarga de hacer
del CPU, GPU y memoria RAM una
unidad, tenemos el puente sur, encargado de integrar
periféricos incluyendo
salida de vídeo, así como también unidades
de almacenamiento.
Además de
esto, tenemos algunos otros componentes que se encargan de diferentes aspectos.
El reloj, encargado de regular la velocidad con la que se cumplen las tareas, además de coordinar y programar su funcionamiento.
El CMOS, una forma de memoria encargada de guardar ciertos tipos de datos que deben permanecer constantes en el tiempo aun cuando el equipo no esté conectado a la electricidad. Para cumplir con esta función el CMOS cuenta con una batería o pila propia.
Las diferentes formas de Bus, que son espacio para el intercambio de información o energía.
Puertos y conectores para los periféricos.
Ranuras de expansión, a donde se conectan otras placas. Anteriormente solían integrarse tarjetas con más puertos, y más recientemente suelen usarse tarjetas gráficas y de sonido
El reloj, encargado de regular la velocidad con la que se cumplen las tareas, además de coordinar y programar su funcionamiento.
El CMOS, una forma de memoria encargada de guardar ciertos tipos de datos que deben permanecer constantes en el tiempo aun cuando el equipo no esté conectado a la electricidad. Para cumplir con esta función el CMOS cuenta con una batería o pila propia.
Las diferentes formas de Bus, que son espacio para el intercambio de información o energía.
Puertos y conectores para los periféricos.
Ranuras de expansión, a donde se conectan otras placas. Anteriormente solían integrarse tarjetas con más puertos, y más recientemente suelen usarse tarjetas gráficas y de sonido
El BIOS: un programa registrado en una memoria no vólatil antiguamente en memorias ROM, pero desde hace tiempo se
emplean memorias flash. Este programa es
específico de la placa base y se encarga de la interfaz de bajo nivel entre el microprocesador y algunos periféricos. Recupera, y después ejecuta, las instrucciones del MBR Master Boot Record, o registradas en un disco duro o un dispositivo de estado sólido, cuando arranca el
sistema operativo.
Las ranuras de expansión: se trata de receptáculos que pueden acoger tarjerttas de expansión estas tarjetas se utilizan para agregar
características o aumentar el rendimiento de la computadora; por ejemplo,
una tarjeta gráfica se puede añadir para mejorar el rendimiento
3D. Estos puertos pueden ser puertos ISA interfaz antigua, PCI, AGP los más recientes PCI-Express.
Actualmente
las tarjetas madres que se comercializan detalladamente son clasificadas
según el socket del procesador para el que están
pensadas. De este modo, hay dos grandes grupos, en función de los
fabricantes: Intel y AMD.
A su vez, hay una gran variedad de procesadores en cada grupo.
Cotización
de una placa base
Se cotiza dependiendo de su necesidad en el requerimiento con la
capacidad mediante las nuevas tecnologías su precio varía dependiendo de la placa madre que
elijamos dependerá la elección del procesador CPU, del tipo de memoria RAM y de los
puertos de expansión: número de puertos gráficos, número de conectores Sata
para los discos duros y lectores ópticos.
Dentro de la placa madre el componente principal es el chipset: éste determina los procesadores que serán soportados por la placa madre estos deben ser compatibles con el socket, así como el tipo de memoria RAM que será soportado sólo DDR2, sólo DDR3 o DDR2/DDR3
En lo que sigue veremos los diversos tipos de placa madre que podemos elegir en función del uso que le demos a la PC. la cual va instalada dentro de una caja llamada chasis o gabinete y que tiene un panel para conectar dispositivos externos y muchos conectores internos como espacio para instalar todos los dispositivos.
Dentro de la placa madre el componente principal es el chipset: éste determina los procesadores que serán soportados por la placa madre estos deben ser compatibles con el socket, así como el tipo de memoria RAM que será soportado sólo DDR2, sólo DDR3 o DDR2/DDR3
En lo que sigue veremos los diversos tipos de placa madre que podemos elegir en función del uso que le demos a la PC. la cual va instalada dentro de una caja llamada chasis o gabinete y que tiene un panel para conectar dispositivos externos y muchos conectores internos como espacio para instalar todos los dispositivos.
Fallas
en la placa base
Los
fallos en la placa base son críticos para el sistema, porque una placa dañada
puede dañar todos los componentes conectados a ella, incluyendo el procesador,
la memoria, tarjetas añadidas e incluso dispositivos externos conectados a
los puertos de la placa base.
-Se
agota la pila que mantiene la información del BIOS
-
Por problemas en la fuente de alimentación se arruina el chip principal
-
Se quema la BIOS (también problemas de alimentación o que se corte la energía
cuando la actualizas)
-
Se arruina el controlador de discos o la placa de video integrada
-Descarga
electroestática.
-Picos de
energía, fallos en la fuente de energía eléctrica.
-Daño físico golpes o impactos durante la instalación de un procesador o bien del procesador.
-Flexión excesiva durante el proceso de instalación de un procesador o de memoria.
-Daño en componentes junto al zócalo del procesador durante la instalación de un nuevo procesador.
-Componentes sueltos dentro del sistema que impactan cuando se mueve el sistema.
-Sobrecalentamiento del chip de puente norte.
-Cortocircuitos en componentes después de la instalación.
-Daño físico golpes o impactos durante la instalación de un procesador o bien del procesador.
-Flexión excesiva durante el proceso de instalación de un procesador o de memoria.
-Daño en componentes junto al zócalo del procesador durante la instalación de un nuevo procesador.
-Componentes sueltos dentro del sistema que impactan cuando se mueve el sistema.
-Sobrecalentamiento del chip de puente norte.
-Cortocircuitos en componentes después de la instalación.
Aunque
algunos de estos problemas pueden ser responsabilidad suya si se ha hecho
actualizaciones internas del sistema, hay otros que pueden afectar a cualquier
sistema, aunque nunca haya abierto el equipo.
SOLUCIÓN
Si quiere
actualizar la placa base, asegúrese de protegerse contra las descargas
electroestáticas, toque el interior de la caja antes de extraer la placa o use
una pulsera antiestática, mantenga la nueva placa dentro del envoltorio
antiestático hasta que llegue el momento de instalarla y cójala siempre por los
bordes. No toque nunca las soldaduras de la parte inferior ni los chips de la
parte superior de la placa porque pueden conducir electricidad y provocar
descargas electroestáticas en determinados componentes.
PROBLEMAS POR MALA
UTILIZACION DEL USUARIO
-
Se arruina la BIOS por actualizarla con una versión incorrecta de la misma
-
Se quema la parte de regulación de energía por enchufar al revés el cable de
alimentación
-
Se rompen las patas del chip de la BIOS por sacarlo y ponerlo de forma errónea
y sin tener cuidado
-
se arruinan los slots por poner muy a presión las placas poniéndose en corto
los contactos del slot.
TONO CONTINUO: ERROR EN EL SUMINISTRO ELÉCTRICO.
CAUSA: llega
mal la corriente, o la caja de suministro esta fastidiada, no hay más que
cambiarla.
SOLUCION:
La solución sería testear todos los cable que van a la placa base, revisar que la conexión AC de la fuente este bien, si esto no funciona la única solución sería reparar la fuente o cambiarla por una nueva
La solución sería testear todos los cable que van a la placa base, revisar que la conexión AC de la fuente este bien, si esto no funciona la única solución sería reparar la fuente o cambiarla por una nueva
PROBLEMA: El pitido es un tono largo.
CAUSA: Error de memoria RAM
SOLUCION: Ya
sea que la memoria RAM este mala o sea por problemas de polvo.
-Lo que
debemos de hacer es revisar que la memoria RAM este bien insertada en los slots
de memoria
- si con
esto el problema todavía sigue debemos de limpiar los slots de memoria y las
memorias
- si
nuestra MOTHERBOARD tiene uno o más slots y tenemos dos memorias, probar
arrancar el sistema con una y sin con esto la pc enciende con normalidad
quiere decir que la memoria que quitamos es la que está mal.
- si con esto no tenemos, quiere decir que
nuestras memorias RAM no funcionan.
Con esto
tendríamos que comprar una nueva placa base
Errores en pantalla
Otras veces no oímos ningún pitido y si nos parece en la pantalla alguna de estos errores. Estos errores no dependen del tipo de BIOS y son comunes a todos ellos.
Otras veces no oímos ningún pitido y si nos parece en la pantalla alguna de estos errores. Estos errores no dependen del tipo de BIOS y son comunes a todos ellos.
BIOS ROM: el código de control de la BIOS es incorrecto, lo que indica que
puede estar corrupta. En caso de reiniciar y repetir el mensaje, tendremos que
reemplazar al BIOS.
CMOS: la pila de la placa base que alimenta la memoria CMOS ha dejado de suministrar corriente. Es necesario cambiar la pila inmediatamente.
CMOS: el código de control de la CMOS no es correcto, por lo que se procede a cargar los parámetros de la BIOS por defecto. Este error se produce por que la información almacenada en la CMOS es incorrecta, lo que puede indicar que la pila está empezando a fallar.
DISPLAY SWITCH: el tipo de pantalla especificada en la BIOS es incorrecta. Esto puede ocurrir si hemos seleccionado la existencia de un adaptador monocromo cuando tenemos uno en color, o al contrario. Bastará con poner bien este parámetro para solucionar el problema
CMOS: la pila de la placa base que alimenta la memoria CMOS ha dejado de suministrar corriente. Es necesario cambiar la pila inmediatamente.
CMOS: el código de control de la CMOS no es correcto, por lo que se procede a cargar los parámetros de la BIOS por defecto. Este error se produce por que la información almacenada en la CMOS es incorrecta, lo que puede indicar que la pila está empezando a fallar.
DISPLAY SWITCH: el tipo de pantalla especificada en la BIOS es incorrecta. Esto puede ocurrir si hemos seleccionado la existencia de un adaptador monocromo cuando tenemos uno en color, o al contrario. Bastará con poner bien este parámetro para solucionar el problema
Disquetera
mal conectada, verificamos todos los cables de conexión.
HARD DISK: la BIOS no es capaz de inicializar o encontrar el disco duro de manera correcta. Debemos estar seguros de que todos de que todos los discos se encuentren bien conectados y correctamente configurados.
KEYBOARD: no es posible inicializar el teclado. Puede ser debido a que n se encuentre conectado, este estropeado e incluso porque mantenemos pulsada alguna tecla durante el proceso de arranque.
MEMORY: el chequeo de memoria RAM ha fallado debido probablemente, a errores en los módulos de memoria. En caso de que nos aparezca este mensaje, hemos de tener mucha precaución con el equipo, se puede volver inestable y tener pérdidas de datos.
HARD DISK: la BIOS no es capaz de inicializar o encontrar el disco duro de manera correcta. Debemos estar seguros de que todos de que todos los discos se encuentren bien conectados y correctamente configurados.
KEYBOARD: no es posible inicializar el teclado. Puede ser debido a que n se encuentre conectado, este estropeado e incluso porque mantenemos pulsada alguna tecla durante el proceso de arranque.
MEMORY: el chequeo de memoria RAM ha fallado debido probablemente, a errores en los módulos de memoria. En caso de que nos aparezca este mensaje, hemos de tener mucha precaución con el equipo, se puede volver inestable y tener pérdidas de datos.
ERRORES DE LA PLACA
Ningún tono, suministro eléctrico nulo
Solución: Revise el cable de conexión de energía eléctrica, revise que la fuente está bien conectada a la placa madre, si está todo bien y no arranca, cambie la fuente de alimentación del ordenador
Tono ininterrumpido, fallo de suministro Solución = Cambie la fuente de alimentación del ordenador.
Tonos cortos constantes, placa madre defectuosa Solución = Cambie la placa madre no hay otra solución.
1 tono largo, no hay RAM REFRESH Solución = Pruebe en desconectar y volver a conectar la memoria, si sigue el fallo, reemplace la memoria RAM.
1 tono largo- un corto, fallo en placa madre o en ROM BASIC Solución = Probar en verificar la conexión del monitor patillas bien colocadas y todas; si es correcto cambiar la tarjeta gráfica.
1 tono largo-2 cortos, fallo en tarjeta gráfica Solución = Probar en verificar la conexión del monitor (patillas bien colocadas y todas); si es correcto cambiar la tarjeta gráfica.
2 tonos largos - 1 corto, fallo en la sincronización de las imágenes Solución = Pruebe en desconectar y volver a conectar la memoria, si sigue el fallo, reemplace la memoria RAM.
2 tonos cortos, error de paridad de la memoria Solución = Esto sucede en ordenadores viejos que llevaban módulos pares de memoria, uno de estos módulos está mal o le falta un módulo de memoria.
3 tonos cortos, fallo en los primeros 64 KB de la RAM Solución = Pruebe en desconectar y volver a conectar la memoria, si sigue el fallo, reemplace la memoria RAM.
4 tonos cortos, temporizador o contador defectuosos.
5 tonos cortos, procesador o memoria de video están bloqueados.
6 tonos cortos, fallo en el procesador del teclado o el teclado está mal (Solución = verificar primero el teclado, luego mirar si algún fusible se ha fundido, y por último el controlador del teclado tendrá que ser reemplazado.
7 tonos cortos, modo virtual de procesador AT activo.
8 tonos cortos, fallo de escritura de la Vídeo RAM Solución = Pruebe en reemplazar la placa de vídeo).
9 tonos cortos, error en conteo de la BIOS RAM (Solución = Pruebe en cambiar la pila o batería de la placa madre, si sigue el problema cambie el chip ROM).
10 TONOS CORTOS. Error de lectura/escritura en el registro de parada de la CMOS. Solución: Cambie la placa madre no hay otra solución.
11 TONOS CORTOS. Error en caché externa o caché externa no está Solución = Reemplace la memoria caché de la placa.
Si usted conecta y desconecta el teclado con el ordenador encendido, dará un error de 6 tonos. Si no suena algún pitido anormal pero el ordenador enciende bien, probablemente el detector de errores está mal.
Ningún tono, suministro eléctrico nulo
Solución: Revise el cable de conexión de energía eléctrica, revise que la fuente está bien conectada a la placa madre, si está todo bien y no arranca, cambie la fuente de alimentación del ordenador
Tono ininterrumpido, fallo de suministro Solución = Cambie la fuente de alimentación del ordenador.
Tonos cortos constantes, placa madre defectuosa Solución = Cambie la placa madre no hay otra solución.
1 tono largo, no hay RAM REFRESH Solución = Pruebe en desconectar y volver a conectar la memoria, si sigue el fallo, reemplace la memoria RAM.
1 tono largo- un corto, fallo en placa madre o en ROM BASIC Solución = Probar en verificar la conexión del monitor patillas bien colocadas y todas; si es correcto cambiar la tarjeta gráfica.
1 tono largo-2 cortos, fallo en tarjeta gráfica Solución = Probar en verificar la conexión del monitor (patillas bien colocadas y todas); si es correcto cambiar la tarjeta gráfica.
2 tonos largos - 1 corto, fallo en la sincronización de las imágenes Solución = Pruebe en desconectar y volver a conectar la memoria, si sigue el fallo, reemplace la memoria RAM.
2 tonos cortos, error de paridad de la memoria Solución = Esto sucede en ordenadores viejos que llevaban módulos pares de memoria, uno de estos módulos está mal o le falta un módulo de memoria.
3 tonos cortos, fallo en los primeros 64 KB de la RAM Solución = Pruebe en desconectar y volver a conectar la memoria, si sigue el fallo, reemplace la memoria RAM.
4 tonos cortos, temporizador o contador defectuosos.
5 tonos cortos, procesador o memoria de video están bloqueados.
6 tonos cortos, fallo en el procesador del teclado o el teclado está mal (Solución = verificar primero el teclado, luego mirar si algún fusible se ha fundido, y por último el controlador del teclado tendrá que ser reemplazado.
7 tonos cortos, modo virtual de procesador AT activo.
8 tonos cortos, fallo de escritura de la Vídeo RAM Solución = Pruebe en reemplazar la placa de vídeo).
9 tonos cortos, error en conteo de la BIOS RAM (Solución = Pruebe en cambiar la pila o batería de la placa madre, si sigue el problema cambie el chip ROM).
10 TONOS CORTOS. Error de lectura/escritura en el registro de parada de la CMOS. Solución: Cambie la placa madre no hay otra solución.
11 TONOS CORTOS. Error en caché externa o caché externa no está Solución = Reemplace la memoria caché de la placa.
Si usted conecta y desconecta el teclado con el ordenador encendido, dará un error de 6 tonos. Si no suena algún pitido anormal pero el ordenador enciende bien, probablemente el detector de errores está mal.
No hay comentarios:
Publicar un comentario
